铜母排铜排铜母线排

文章出处：宏麻铜业人气：发表时间：2022-03-16 14:45:00

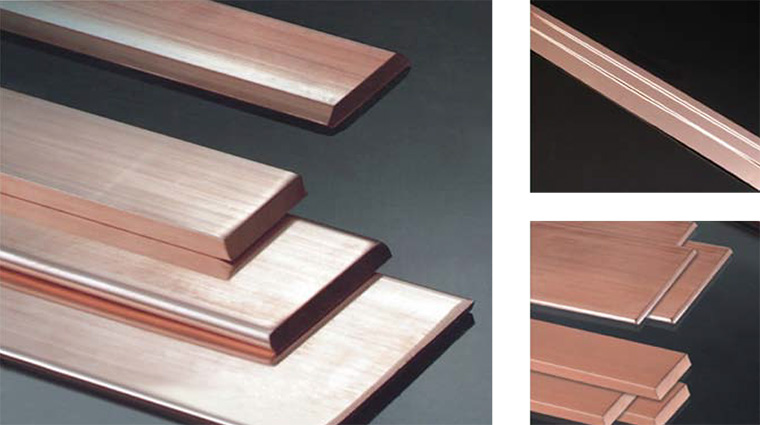

铜母排铜排铜母线排(图1)

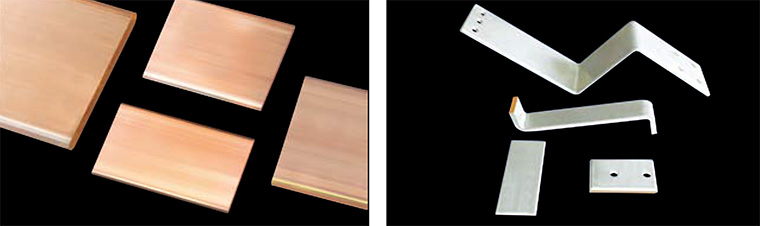

铜母排铜排铜母线排(图2)

性能参数：

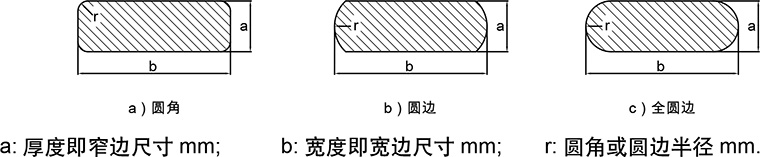

<一>常规母线排的截面形状，分三种：圆角，圆边，全圆边，如下图所示：

<二>母线的载面积

圆角母线的载面积s按一下计算：

S=a*b-0.858r²m㎡

圆边母线的载面积s按以下计算：

S=a*b-0.0684a²m㎡

全圆边母线的载面积s按以下计算：

S=a*b-0.214a²m㎡

<三>铜母线排的物理性能

型号/参数/单位

20℃直流电阻率Ω

m㎡/m

导电率

%IACS

电导率

S/M

电阻温度系数

℃-1

膨胀系数

℃-1

抗拉强度

n/m㎡

伸长率

布氏硬度

密度

g/cm³

TMR（软芯）

≤0.017

241

≥100%

≥57

0.00393

0.000017

≥206

≥35

——

8.89

TMY（硬芯）

≤0.017

≥97%

≥56.3

0.00381

0.000017

——

≥65

8.89

<四>铜母线排的载流量

载流量是指：在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流载流量与导体的布置方式，环境温度，绝缘材料有关。通常规定的常温环境温度为θa=25℃，稳定温度（温升温度），最高温度为θn=70℃

单片铜母排载流量表（θn=70℃）

母线尺寸宽*厚/mm	交流A				直流A
母线尺寸宽*厚/mm	25℃	30℃	35℃	40℃	25℃	30℃	35℃	40℃
15*3	210	197	185	170	210	197	185	170
20*3	275	258	242	223	275	258	242	223
25*3	340	320	299	276	340	320	299	276
30*4	475	446	418	385	475	446	418	385
40*4	625	587	550	506	625	587	550	506
40*5	700	659	615	567	705	664	620	571
50*5	860	809	756	697	870	818	765	705
50*6.3	955	898	840	774	960	902	845	778
63*6.3	1125	1056	990	912	1145	1079	1010	928
80*6.3	1480	1390	1300	1200	1510	1420	1330	1225
100*6.3	1810	1700	1590	1470	1875	1760	1650	1520
63*8	1320	1240	1160	1070	1345	1265	1185	1090
80*8	1690	1590	1490	1370	1755	1650	1545	1420
100*8	2080	1955	1830	1685	2180	2050	1920	1770
12*8	2400	2255	2110	1945	2600	2445	2290	2105
63*10	1475	1388	1300	1195	1525	1432	1340	1235
80*10	1900	1786	1670	1540	1990	1870	1750	1610
100*10	2310	2170	2030	1870	2470	2320	2175	2000
125*10	2650	2490	2330	2150	1950	2770	2595	2390
150*10	2970	2810	2650	2470	3230	3050	2875	2670

2片或3片铜母排拼接载流量表（θn=70℃ θa=25℃）

母线尺寸宽*厚/mm	交流A		直流A
母线尺寸宽*厚/mm	2片	3片	2片	3片
40*4			1090
40*5			1250
50*5			1525
50*6.3			1700
63*6.3	1740	2240	1990	2495
80*6.3	2110	2720	2630	3220
100*6.3	2470	3170	3245	3940
63*8	2160	2790	2485	3020
80*8	2620	3370	3095	3850
100*8	3060	3930	3810	4690
125*8	3400	4340	4400	5600
63*10	2560	3300	2725	3530
80*10	3100	3990	3510	4450
100*10	3610	4650	4325	5385
125*10	4100	5200	5000	6250
